Lee tarjetas RFID en tu Raspberry Pi de forma muy sencilla
En este artículo te mostramos cómo trabajar con el módulo RFID en Raspberry Pi. RFID es una tecnología de tarjetas inalámbricas de uso muy común, es posible que tengas alguna ya en casa por el trabajo, el gimnasio, etc. Es un proyecto sencillo que puedes combinar con otros para realizar cosas muy interesantes.
Contenidos
Listado de componentes
Necesitarás los siguientes componentes básicos para realizar este proyecto.
- Raspberry Pi con el sistema operativo Raspbian: hemos utilizado la versión 3, pero las librerías no son específicas de este modelo. También funcionará en otras versiones, aunque es posible que necesites instalar más librerías para trabajar con los módulos RFID.

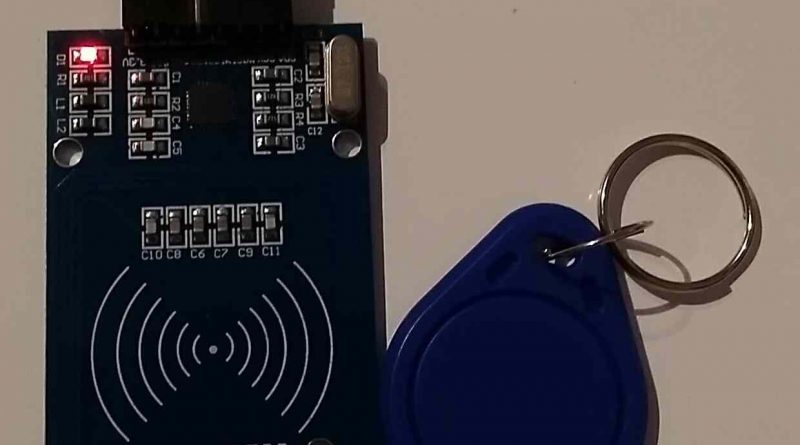

- Módulo RFID RC522, que utiliza la interfaz SPI.
- Placa de prototipado rápido.
- Cables de prototipado. Necesitaremos cables macho-hembra para realizar las conexiones. También puedes realizar las conexiones directamente sin usar la placa de prototipado, directamente de la Rpi al módulo.
Cableado del módulo RFID RC522
La siguiente tabla muestra una lista de las conexiones necesarias. Tenemos una imagen que te enseñará dónde están los pines de tu raspberry pi. En general, los módulos RC522 vienen serigrafiados con la descripción de los distintos pines.
| RC522 label | RC522 Pin | Rpi pin | GPIO label |
| SDA | 1 | 24 | GPIO 8 |
| SCK | 2 | 23 | GPIO 11 |
| MOSI | 3 | 19 | GPIO 10 |
| MISO | 4 | 21 | GPIO 9 |
| GND | 6 | 25 | GND |
| RST | 7 | 22 | GPIO 25 |
| 3.3V | 8 | 1 | 3.3V |
Realiza el cableado con tu Raspberry Pi apagada. ¿Tienes el cableado listo? ¡Revísalo! Un cableado erróneo podría dañar el módulo o tu Raspberry Pi. Revísalo varias veces antes de conectar la corriente de nuevo.
Realiza el cableado con tu Raspberry Pi apagada
Configuración de la Raspberry Pi
Necesitarás Habilitar la interfaz SPI que emplea el módulo. Para ello, puedes hacerlo desde la terminal o desde el menú gráfico, como te resulte más cómodo.
Habilitar SPI desde la terminal
Antes de empezar, realizaremos una actualización para tener todo a punto:
$sudo apt-get update $sudo apt-get upgrade

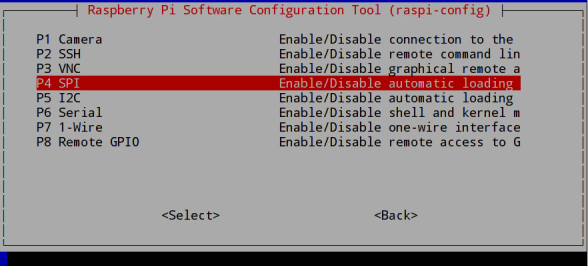

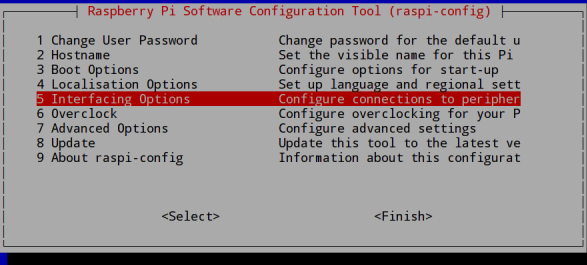

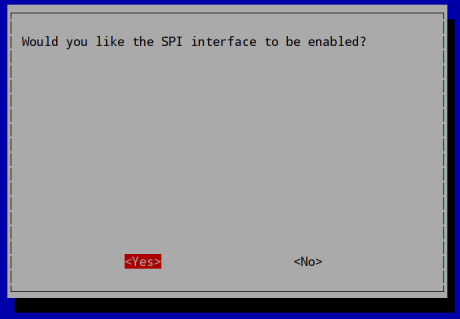

Ahora ya podemos realizar la configuración. Llamamos a la utilidad de configuración y navegamos por los menús para activar el módulo.
$sudo raspi-config

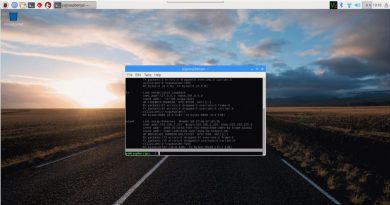

Habilitar SPI desde raspbian

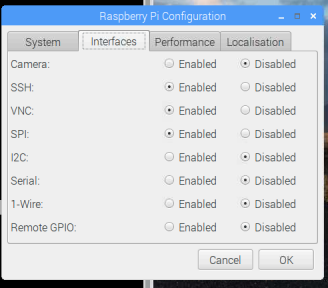

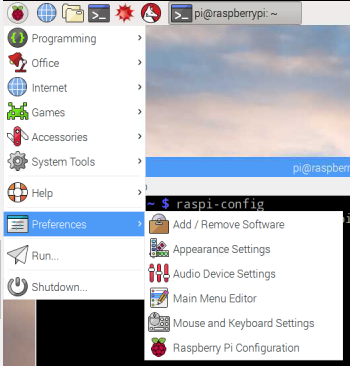

Si estamos utilizando la interfaz gráfica, bien sea directamente conectados a un monitor o a través de VNC, podemos navegar por los menús para activar la configuración:
Instalación de librerías
Para utilizar el módulo RFID RC522 necesitaremos instalar unas cuantas librerías que trabajan con SPI. Crearemos una carpeta para nuestro proyecto, utilizaremos git para descargar el código y python para instalar las librerías.
Las librerías que utilizaremos son:
https://github.com/lthiery/SPI-Py.git – Para poder utilizar hardware SPI como una extensión C para Python
https://github.com/mxgxw/MFRC522-python.git – Pequeños ejemplos para poder interactuar con el ódulo RFID-RC522
Abre una terminal y sigue los pasos para realizar la instalación:
[email protected]:~ $sudo apt-get install python2.7-dev [email protected]:~ $ mkdir rfid [email protected]:~ $ cd rfid [email protected]:~ $ git clone https://github.com/lthiery/SPI-Py.git [email protected]:~ $ cd SPI-Py/ [email protected]:~ $ sudo python setup.py install [email protected]:~ $ cd .. [email protected]:~ $ git clone https://github.com/mxgxw/MFRC522-python.git [email protected]:~ $ cd MFRC522-python
Ejecución del ejemplo
Sitúate en el directorio donde hemos descargado MFRC52-python y ejecuta el siguiente comando:
[email protected]:~ $ python Read.py

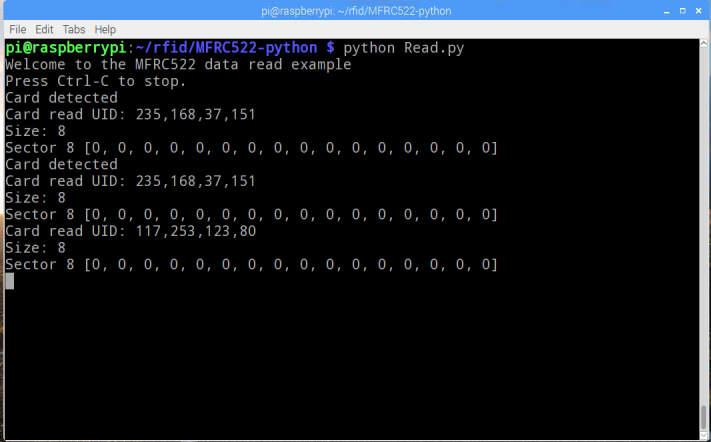

La última línea ejecuta un programa para leer las tarjetas. Si tienes todo conectado, acerca una tarjeta RFID al lector y podrás ver su identificador en cuanto la acerques. Puedes ver una imagen de ejemplo a continuación.
Sugerencias de proyectos
La tecnología RFID se puede usar en infinidad de proyectos, tan sólo necesitas un poco de imaginación para combinar el código de lectura que aqui mostramos con cualquier proyecto que se te ocurra. Algunos ejemplos serían:
- Control de acceso, gestión de entradas/salidas.
- Una cerradura controlada por tarjetas.
- Una librería de música que tiene una tarjeta para cada disco.
- Control de inventario
- ¿Se te ocurre algo más? ¡Te esperamos en los comentarios?
